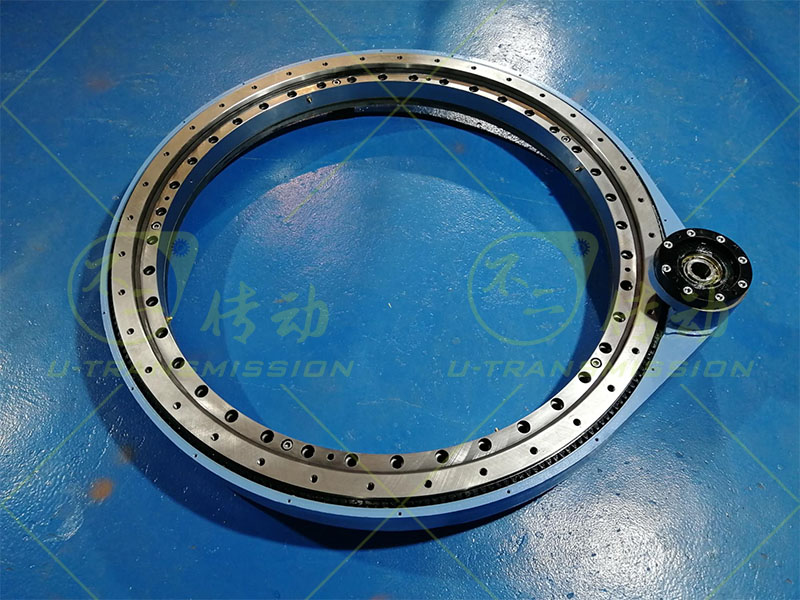

S-II-O-0941-MC外齒同向法蘭精密齒輪式回轉驅動設計方案

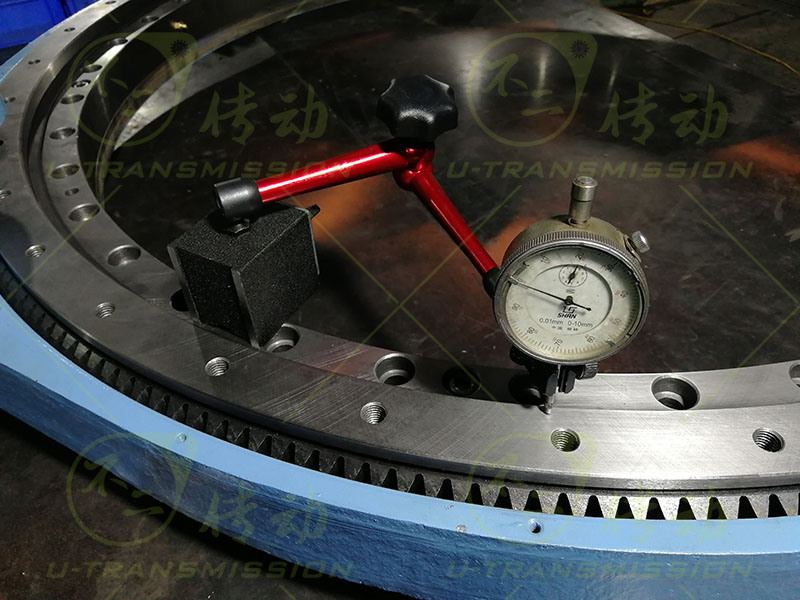

S-II-O-0941-MC齒輪式回轉驅動，客戶用在自動化機械設備上，要求回轉精度≤0.01°。客戶的設備比較高，并且轉動部分只能放在底部，意味著齒輪式回轉驅動只能安裝在底部，這樣減速機和電機就沒有安裝空間了，通過跟客戶溝通了解到客戶設備的上面有安裝空間，根據客戶的設備情況，不二傳動為客戶定制了這一款外齒同向法蘭精密齒輪式回轉驅動，從設計上解決了客戶的問題。這種類型的齒輪式減速機可以解決底部安裝空間不足，減速電機只能豎直向上安裝的問題，給客戶提供極大的方便。

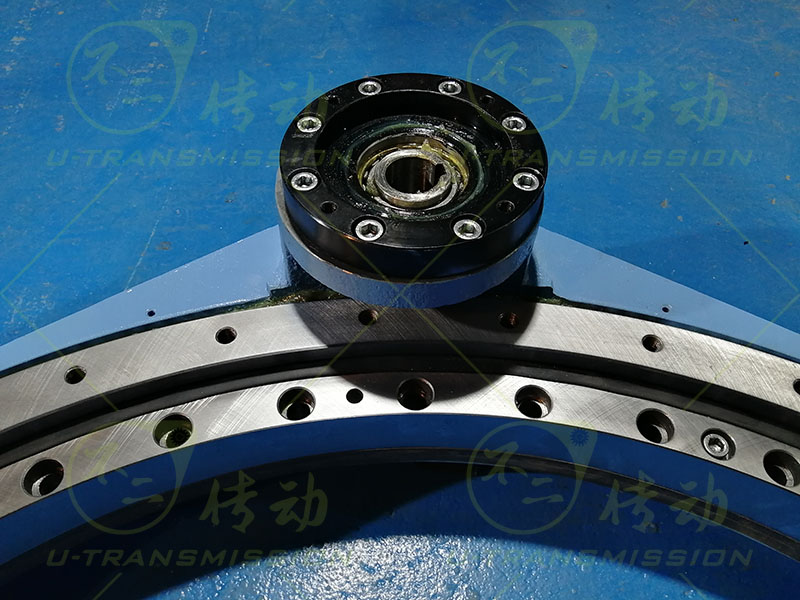

S-II-O-0941-MC外齒同向法蘭精密齒輪式回轉驅動可以把減速機和電機安裝到上面，但是密封是一個問題，由于傳動齒輪的輸入端設計到了上面，回轉支承的外圈上不能安裝NBR橡膠密封，只能想辦法把密封安裝到殼體上。不二傳動為客戶設計了鋼板密封，密封安裝在殼體上，堅固安全，美觀實用，確保直齒驅動的可靠性。精密型齒輪式回轉驅動穩定性非常重要，殼體采用加厚的球墨鑄鐵鑄件經加工中心加工而成，精度和穩定性得到保證，回轉支承依舊采用42CrMo調制、負游隙、磨齒，支撐軸承采用P5級精密軸承。不二傳動設計團隊豐富的經驗確保了部件之間相互配合的合理性，只有合理的配合才能做成精密的產品。
