為生產車間流水線特殊設計的斜齒回轉驅動
發布時間：2022/08/16 最新產品 瀏覽次數：2699
型號：S-I-O-0235
類型：斜齒回轉驅動
驅動減速比：5.47
額定輸出扭矩：3KN.M
回轉中心直徑：235mm
帶適配法蘭總高：135mm
齒間隙≤0.30mm

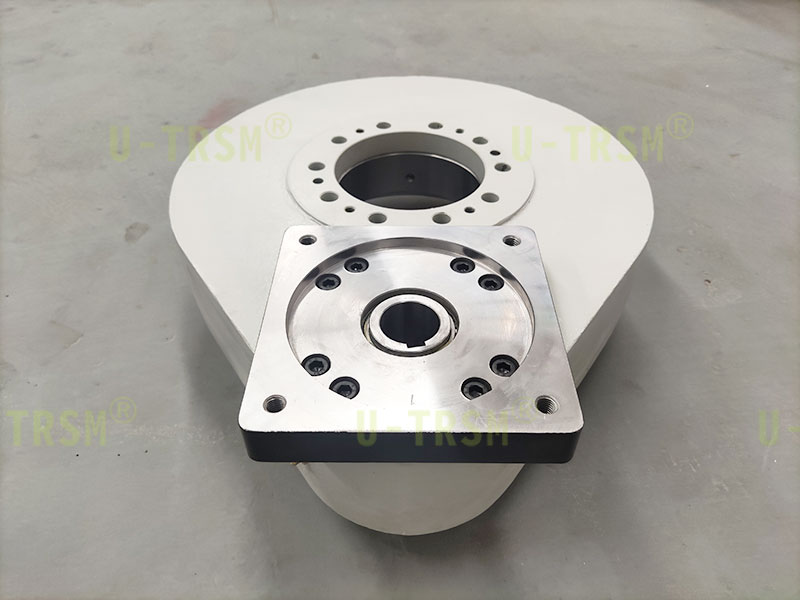

S-I-O-0235斜齒回轉驅動是不二傳動的工程師為某車間流水線特殊設計的一款回轉驅動，在設備上豎直安裝使用。
回轉驅動負責帶動四工位工作臺旋轉，到每個工位停止一段時間后，自動旋轉到下一工位，如此循環使用。工作臺旋轉的時候有較大的偏載，需要大的扭矩才能順利轉動工作臺。

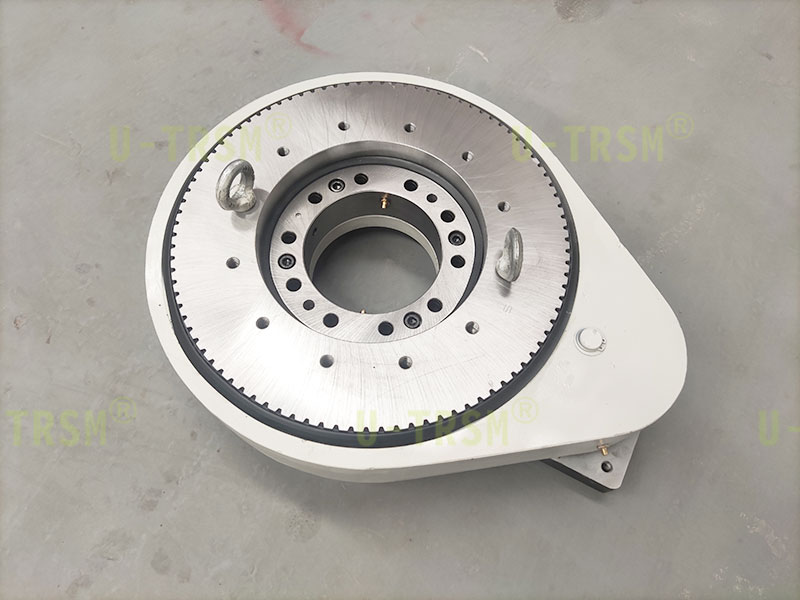

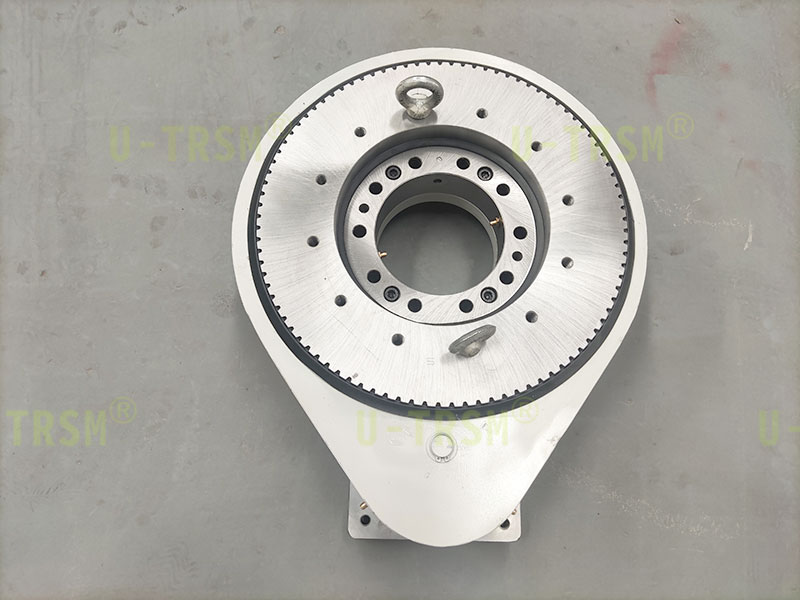

但是設備安裝回轉驅動的位置有限，特別是固定螺栓的孔中心徑被限制在非常狹窄的范圍內，我們根據客戶的安裝孔中心直徑要求設計了這款回轉驅動，外圈的安裝孔非?？拷鼉?nèi)圈，外圈的齒又非常的靠近外部，齒采用了斜齒，加高設計，這樣既滿足了客戶的安裝需求，又增加了齒承載滿足了客戶大扭矩的要求，是一款小身板大力士齒輪式回轉驅動。

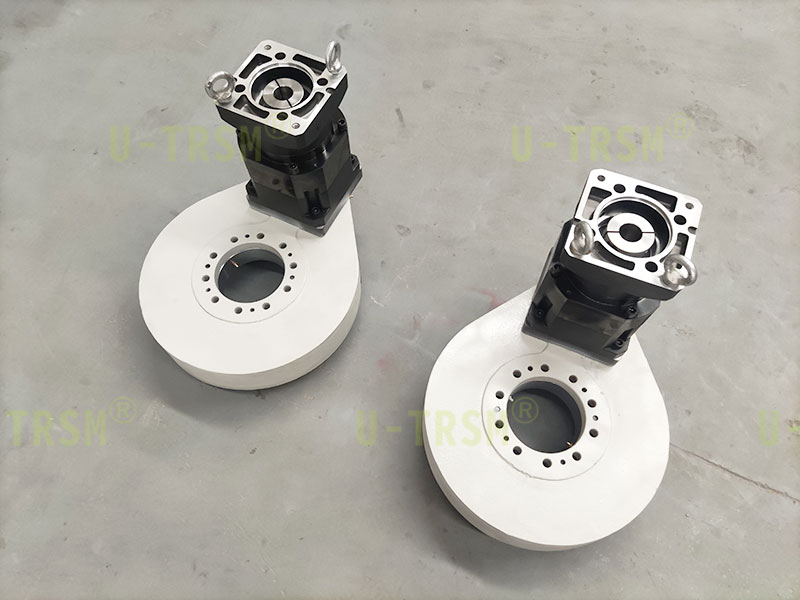

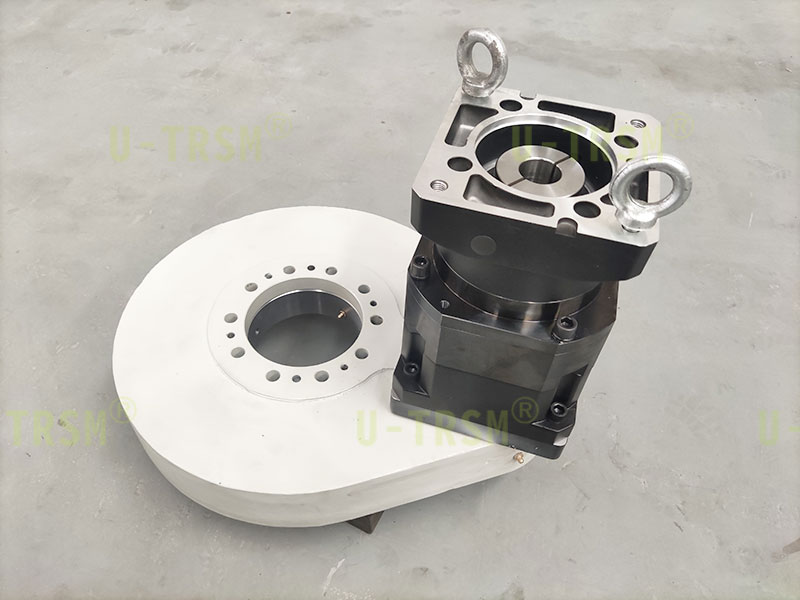

我們還為客戶配套了大扭矩的行星減速機，客戶配合伺服電機使用，現場使用反饋良好，客戶良好的反饋說明不二傳動在設計、選型、計算等方面是合理正確的，我們將持續學習改進，更好的服務客戶。
