D226小型內齒式直齒回轉驅動
發布時間：2021/10/10 最新產品 瀏覽次數：2297
型號：D226
類型：內齒直齒回轉驅動
驅動減速比：3.87
額定輸出扭矩：300N.M
回轉中心直徑：175mm
帶適配法蘭總高：67mm
齒間隙≤0.15mm
產品詳情

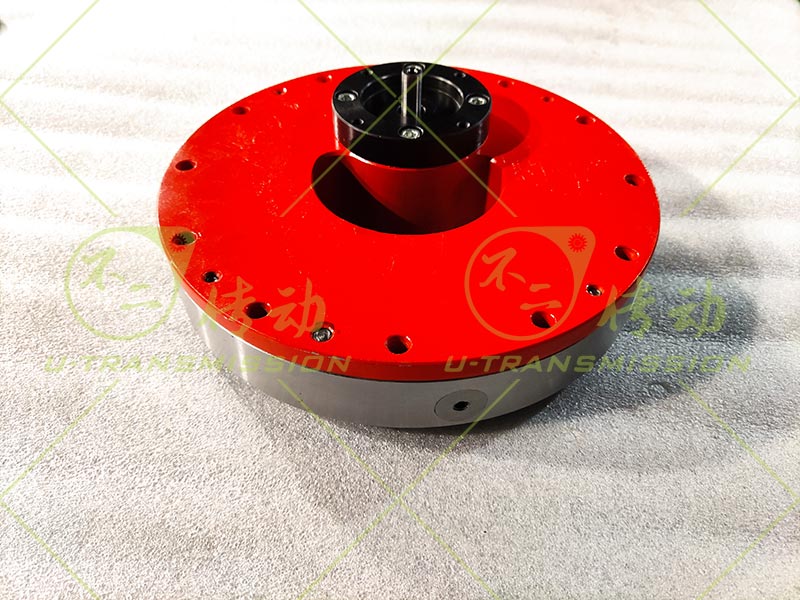

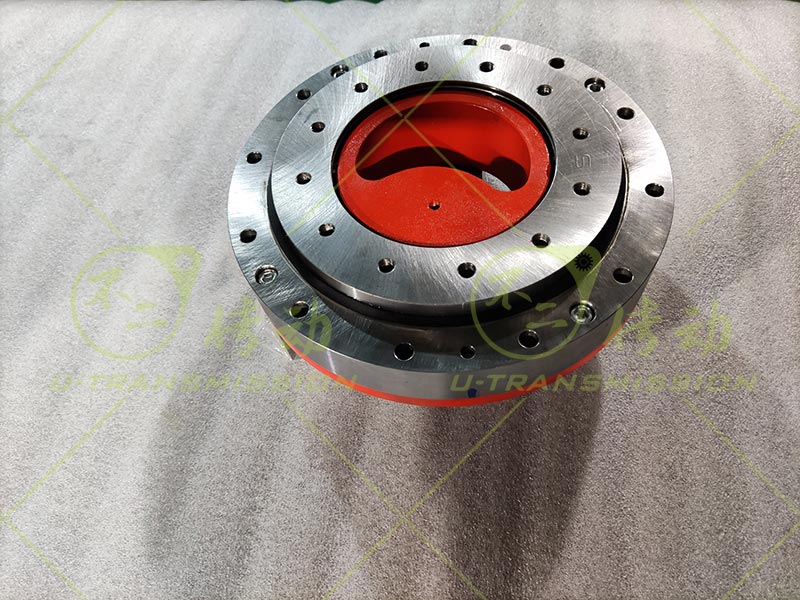

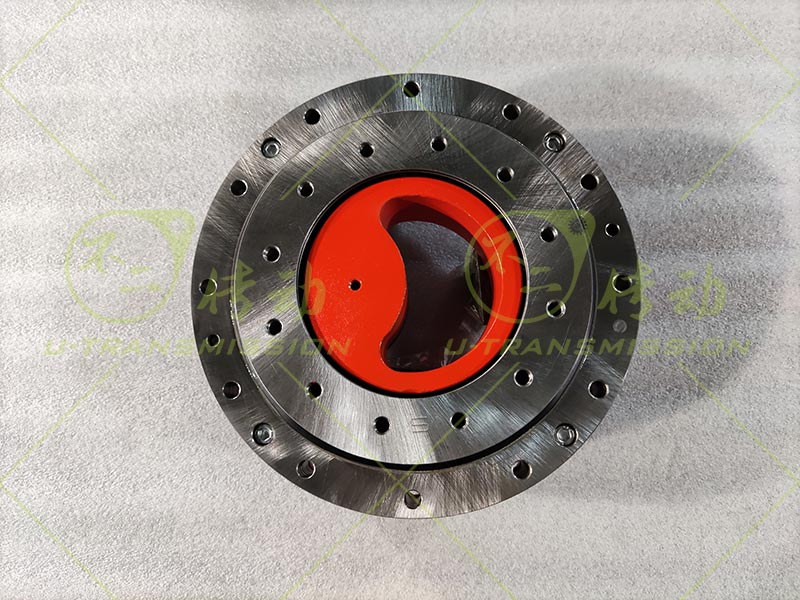

D226內齒直齒回轉驅動使用在自動化設備上，客戶需要載荷很小，轉速很低，安裝空間非常有限，希望回轉驅動盡量輕，根據客戶要求，不二傳動為客戶設計了內齒D226直齒驅動，采用小模數齒，小齒輪直徑非常小，不適合做軸孔，采用連接軸傳動，回轉支承采用超薄設計，為了減輕重量，殼體采用6061硬鋁加工而成。

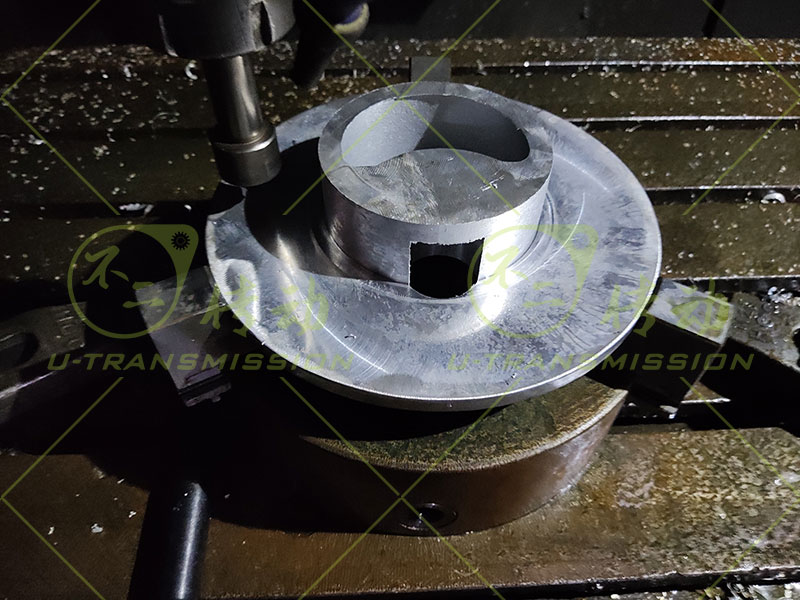

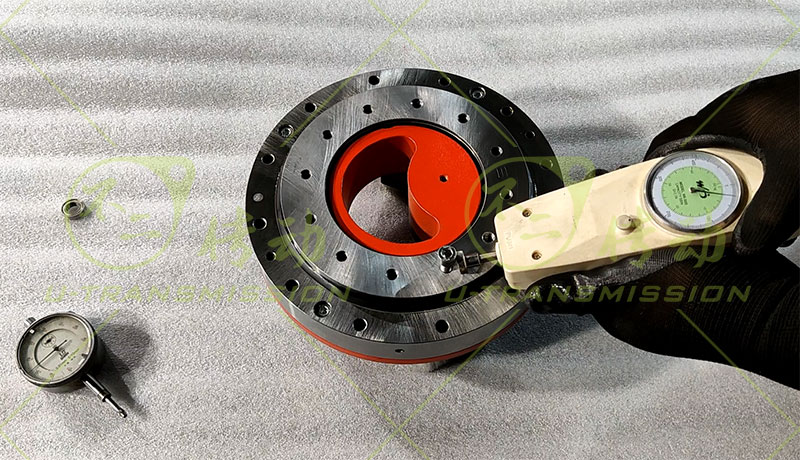

回轉支承尺寸非常小，高度低，加工難度比較大，齒輪齒模數小，外徑小，加工難度大，加工過程中不二傳動克服一個又一個難題，通過團隊努力最終順利裝配檢測，成功的做出了滿足客戶需求的產品。
